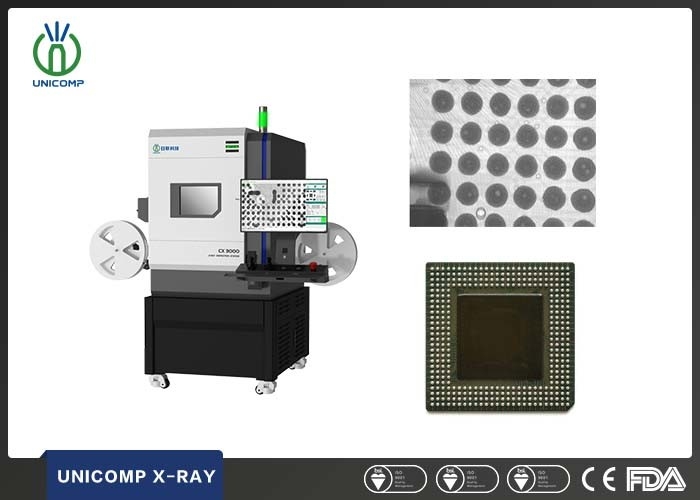

Μηχανή επιθεώρησης ακτίνας X HD BGA για τα ηλεκτρονικά και ηλεκτρικά συστατικά
Λεπτομέρειες προϊόντος
των ακτίνων X σύστημα επιθεώρησης bga
,των ακτίνων X μηχανή bga
Μηχανή ελέγχου ακτίνων Χ BGA για ηλεκτρονικά και ηλεκτρικά εξαρτήματα
| Άρθρο | Ορισμός | Προδιαγραφές |
| Παράμετροι συστήματος | Μέγεθος | 750 ((L) x 570 ((W) x 890 ((H) mm |
| Βάρος | 300 κιλά | |
| Δύναμη | 220AC/50Hz | |
| Κατανάλωση ενέργειας | 0.5kW | |
| Τύπος ακτινογραφίας | Τύπος | Κλειστό |
| Μέγιστη τάση | 100kV | |
| Μαξ. Δύναμη | 200 μA | |
| Μέγεθος σημείου | 5 μm | |
| Ανιχνευτής | Ενισχυτής | Επενδύσεις |
| Ακάλυψη με ακτίνες Χ | 48 χιλιοστά x 54 χιλιοστά | |
| Απόφαση | 208Lp/cm | |
| Σταθμός εργασίας | Μέγιστο μέγεθος φόρτωσης | 200 mm x 200 mm |
| Μέγιστη περιοχή επιθεώρησης | 200 mm x 200 mm | |
| Οπτική γωνία | 360° περιστρεφόμενο οπτικό μέρος (προαιρετικό) | |
| Διαρροή ακτίνων Χ | < 1μSv/h | |
Η Υπηρεσία μας
1Η ερώτησή σας θα απαντηθεί σε 12 ώρες.
2.Πρωτοτυπική κατασκευή στους πελάτες, με ανταγωνιστική τιμή.
3Παρέχουμε εγγύηση ενός έτους, δωρεάν εκπαίδευση και υποστήριξη τεχνολογίας για όλη τη ζωή.
4.Μπορούμε να οργανώσουμε την αποστολή μέσω αέρα, DHL, FedEx, UPS, και από τη θάλασσα, κλπ για εσάς, και θα σας δώσει τον αριθμό παρακολούθησης μετά την αποστολή.
5.Καλώς εκπαιδευμένη και επαγγελματική ομάδα υπηρεσίας μετά την πώληση για να σας υποστηρίξει.
6Το εγχειρίδιο θα σας δείξει πώς να χρησιμοποιείτε το μηχάνημα βήμα προς βήμα.
7Τα αντικείμενα αποστέλλονται μόνο αφού ληφθεί η πληρωμή.
Πλήρεις αυτόματες διαδικασίες δοκιμής BGA
1Ένας απλός προγραμματισμός με κλικ του ποντικιού χωρίς την ανάγκη παρέμβασης του χειριστή στο συστατικό μπορεί να ανιχνεύσει κάθε BGA αυτόματα.
2. Αυτόματη δοκιμή BGA, να ελέγξετε με ακρίβεια τη γέφυρα, συγκόλληση, ψυχρή συγκόλληση και το ποσοστό κενού του BGA.
3. αυτόματη δοκιμή BGA επαναλαμβανόμενα αποτελέσματα δοκιμής για τον έλεγχο της διαδικασίας
4Τα αποτελέσματα των δοκιμών εμφανίζονται στην οθόνη και μπορούν να μεταφερθούν στο Excel για να διευκολυνθεί η αναθεώρηση και η αρχειοθέτηση.
Προγραμματισμός NC
1.Μια απλή λειτουργία κλικ με το ποντίκι γράφει διαδικασίες δοκιμής
2Το στάδιο μπορεί να είναι τοποθέτηση σκηνοθέτη X, Y, σωλήνα ακτίνων Χ και τοποθέτηση ανιχνευτή Z.
3Λογισμικό ρυθμίσεων τάσης και ρεύματος
4Ρυθμίσεις εικόνας: φωτεινότητα, αντίθεση, αυτόματη αύξηση και έκθεση
5Ο χρήστης μπορεί να ορίσει το χρονικό διάστημα παύσης του προγράμματος.
6Το σύστημα αντισύγκρουσης μπορεί να ανταποκριθεί στην μέγιστη κλίση και να παρατηρήσει αντικείμενα.
Εικόνες επιθεώρησης:
-
