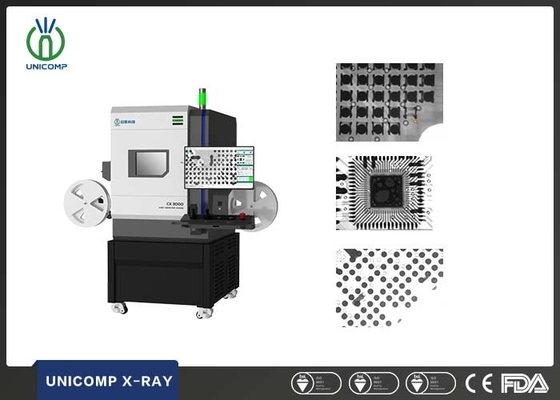

Ενισχυτής μηχανών FPD ακτίνας X υπολογιστών γραφείου εστίασης μικροϋπολογιστών PCBA, 48mm X 54mm κάλυψη ακτίνας X
Λεπτομέρειες προϊόντος
των ακτίνων X σύστημα επιθεώρησης bga
,εξοπλισμός επιθεώρησης bga
Μηχανή επιθεώρησης ακτίνας X μικροϋπολογιστής-εστίασης BGA ηλεκτρονικής PCBA Benchtop
Η ΥΠΗΡΕΣΙΑ ΜΑΣ
1.Your η έρευνα θα απαντηθεί σε 12 ώρες.
2.Original κατασκευή στους πελάτες, με την ανταγωνιστική τιμή.
3.We παρέχουν την εξουσιοδότηση ενός έτους, την ελεύθερη κατάρτιση και ολόκληρη την υποστήριξη τεχνολογίας ζωής.
4.We μπορεί να τακτοποιήσει την αποστολή αεροπορικώς, DHL, Fedex, UPS, και από τη θάλασσα, κ.λπ. για σας,
και θα σας δώσει την καταδίωξη αριθ. μετά από την αποστολή.
5.Well-εκπαιδευμένη και επαγγελματική ομάδα υπηρεσιών μεταπωλήσεων για να σας υποστηρίξει.
6.Manual θα συσκευάσει με τη μηχανή. Θα σας παρουσιάσει πώς να χρησιμοποιήσει τη μηχανή βαθμιαία.
7.Items στέλνονται μόνο αφότου παραλαμβάνεται η πληρωμή.
| Στοιχείο | Καθορισμός | Specs |
| Παράμετροι συστημάτων | Μέγεθος | 750 (L) x570 (W) x890 (Χ) χιλ. |
| Βάρος | 300kg | |
| Δύναμη | 220AC/50Hz | |
| Κατανάλωση ισχύος | 0.5kW | |
| Σωλήνας ακτίνας X | Τύπος | Κλειστός |
| Max.Voltage | 100kV | |
| Max.Power | 200μA | |
| Μέγεθος σημείων | 5μm | |
| Ανιχνευτής | Ενισχυτής | FPD |
| Κάλυψη ακτίνας X | 48mm X 54mm | |
| Ψήφισμα | 208Lp/cm | |
| Σταθμός εργασίας | Max.Loading μέγεθος | 200mm X 200mm |
| Max.Inspection περιοχή | 200mm X 200mm | |
| Πλάγιες απόψεις γωνίας | 360° περιστροφικό προσάρτημα (προαιρετικό) | |
| Διαρροή ακτίνας X | <1> | |
Χαρακτηριστικά γνωρίσματα επιθεώρησης ακτίνας X:
(1) κάλυψη των ατελειών διαδικασίας μέχρι 97%. Οι ατέλειες Inspectible περιλαμβάνουν: Κενή ύλη συγκολλήσεως, γέφυρα, έλλειψη ύλης συγκολλήσεως, κενά, συστατικά που λείπει, και ούτω καθεξής. Ιδίως, το BGA, CSP και άλλες κοινές συσκευές ύλης συγκολλήσεως μπορούν επίσης να ελεγχθούν από την ακτίνα X.
(2) υψηλότερη κάλυψη δοκιμής. Μπορεί να ελέγξει όπου το γυμνό μάτι και η σε απευθείας σύνδεση δοκιμή δεν μπορούν να ελεγχθούν. Όπως PCBA ήταν κριθε'ν ελάττωμα, πιθανό σπάσιμο ιχνών PCB εσωτερικό, η ακτίνα X μπορεί να ελεγχθεί γρήγορα.
(3) ο χρόνος προετοιμασιών δοκιμής μειώνεται πολύ.
(4) μπορεί να παρατηρήσει ότι τα άλλα μέσα της ανίχνευσης δεν μπορούν να είναι σοβαρά ανιχνευμένες ατέλειες, όπως: Κενή συγκόλληση, τρύπες αέρα και φτωχοί που φορμάρουν και ούτω καθεξής.
(5) διπλός πίνακας στρωμάτων και πολυστρωματικοί πίνακες μόνο ένας έλεγχος (με τη βαλμένη σε στρώσεις λειτουργία).
(6) μπορεί να παρέχει τις σχετικές πληροφορίες μέτρησης, που χρησιμοποιούνται για να αξιολογήσουν τη διαδικασία παραγωγής. Όπως το πάχος κολλών ύλης συγκολλήσεως, συγκολλήστε τις ενώσεις κάτω από το ποσό ύλης συγκολλήσεως.
Εικόνες επιθεώρησης:
-
