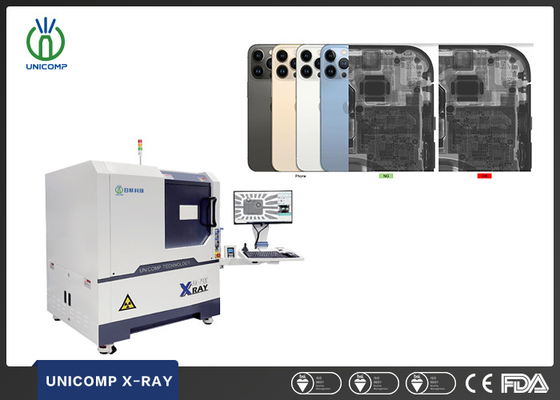

SMT PCB Μηχανή ακτινογραφίας υψηλής ανάλυσης Μικρόνια Στόχος Σημείο Μεγέθους Unicomp AX7900 Για κινητό τηλέφωνο Εσωτερική ποιότητα και ρήξεις Επιθεώρηση
Βασικές Ιδιότητες
Τόπος καταγωγής:
Κίνα
Επωνυμία Μάρκας:
UNICOMP
Πιστοποίηση:
CE, FDA
Αριθμός μοντέλου:
AX7900
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1 σύνολο
Τιμή:
can negotiate
Όροι πληρωμής:
T/T,L/C
Δυνατότητα Προμήθειας:
300 σετ ανά μήνα
Σύνοψη του προϊόντος
Ηλεκτρονική συσκευή ακτινογραφίας με ακτινοβολία ακτινοβολίας υψηλής ανάλυσης μικρομετρικής εστίασης μεγέθους κηλίδας Unicomp AX7900 για κινητό τηλέφωνο εσωτερική ποιότητα και ελέγχου ρωγμών Περιγραφή της μηχανής ακτινογραφίας IC AX7900: Βρίσκει εκτεταμένη εφαρμογή σε πολλούς τομείς, όπως BGA, CSP, ...
Λεπτομέρειες προϊόντος
Επισημαίνω:
Η συσκευή ακτινογραφίας ακτίνων Χ της SMT PCB με υψηλή ανάλυση
,Μέγεθος σημείου εστίασης μικρομικρών μηχανής ακτίνων Χ
,Μηχανή ακτινογραφίας επιθεώρησης κινητών τηλεφώνων
Voltage:
90 kV
Power Supply:
Εναλλασσόμενο ρεύμα 220V, 60Hz
Size:
1215(Μ)x1325(Π)x1700(Υ)χιλ
Weight:
1240kg
Power Consumption:
0,8 kw
Detector:
Ανιχνευτής επίπεδης οθόνης (FPD)
Pixel Matrix:
1536*1536mm
Effective Detection Area:
129*129mm
Περιγραφή προϊόντος
Ηλεκτρονική συσκευή ακτινογραφίας με ακτινοβολία ακτινοβολίας υψηλής ανάλυσης μικρομετρικής εστίασης μεγέθους κηλίδας Unicomp AX7900 για κινητό τηλέφωνο εσωτερική ποιότητα και ελέγχου ρωγμών
Περιγραφή της μηχανής ακτινογραφίας IC AX7900:
Βρίσκει εκτεταμένη εφαρμογή σε πολλούς τομείς, όπως BGA, CSP, τεχνολογία Flip Chip, LEDs, Fuses, Diodes, PCBs, ημιαγωγούς, τη βιομηχανία μπαταριών, μικρής κλίμακας χύτευση μετάλλων,ηλεκτρονικές μονάδες συνδέσμου, καλώδια, αεροδιαστημικά εξαρτήματα και η φωτοβολταϊκή βιομηχανία, μεταξύ άλλων.
ΕΠΙΤΡΟΠΟΙΕΣ της μηχανής ακτινοβολίας IC AX7900:
-
Πίνακας επιθεώρησης με λέιζερ μεγάλων διαστάσεων για ακριβή τοποθέτηση
-
Ακριβής έλεγχος με προγραμματισμό CNC για αυτόματη τοποθέτηση
- FPD Κλίση ±25
- Ασφαλής ηλεκτρομαγνητική κλειδαριά
-
Σύστημα ελέγχου πρόσβασης με βάση τα δακτυλικά αποτυπώματα
Παρακολούθηση ακτινοβολίας σε πραγματικό χρόνο
Τεχνικές προδιαγραφές του AX7900
| Άρθρο | Ορισμός | Προδιαγραφές |
| Παράμετροι συστήματος | Μέγεθος | 1215(L) x1325(W) x1700(H) mm |
| Βάρος | 1240 κιλά | |
| Δύναμη | 220AC/50Hz | |
| Κατανάλωση ενέργειας | 00,8kW | |
| Τύπος ακτινογραφίας | Τύπος | Κλειστό |
| Μέγιστη τάση | 90kV | |
| Μαξ. Δύναμη | 8W | |
| Μέγεθος σημείου | 5 μm | |
| Σύστημα ακτινογραφίας | Ενισχυτής | Επενδύσεις |
| Παρακολούθηση | 24 ¢LCD | |
| Μεγέθυνση συστήματος | 52X | |
| Περιφέρεια ανίχνευσης | Μέγιστη περιοχή φόρτωσης | 600 mm x 520 mm |
| Μέγιστη περιοχή επιθεώρησης | 505 mm x 440 mm | |
| Διαρροή ακτίνων Χ | < 1μSv/h | |

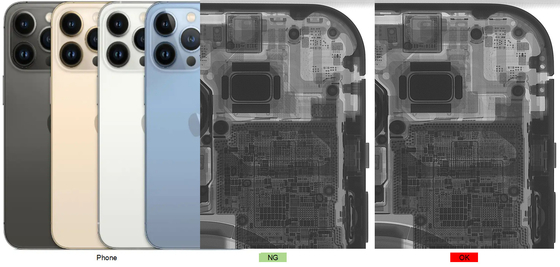

Ελέγχου Εικόνες μηχανής ακτινογραφίας IC AX7900:
