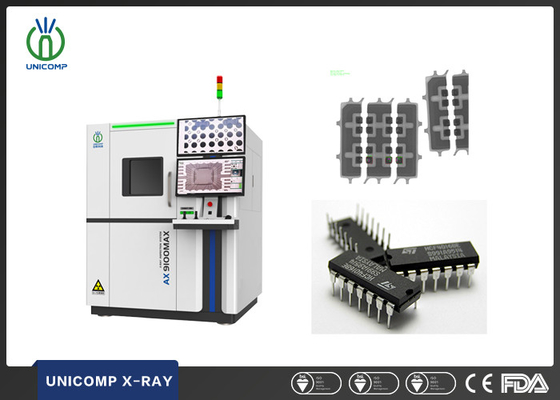

Μηχανή ακτινογραφίας PCB υψηλών μεγεθύνσεων Unicomp AX9100MAX για ηλεκτρονικά συστατικά IC
Βασικές Ιδιότητες
Τόπος καταγωγής:
Κίνα
Επωνυμία Μάρκας:
UNICOMP
Πιστοποίηση:
CE, FDA
Αριθμός μοντέλου:
AX9100max
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1 σύνολο
Τιμή:
can negotiate
Όροι πληρωμής:
Λ/Κ, Τ/Τ
Δυνατότητα Προμήθειας:
100set/montrh
Σύνοψη του προϊόντος
Εφαρμόζεται ευρέως για BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Battery Industry, Small Metal Casting, Electronic Connector Module, Cables, Φωτοβολταϊκή Βιομηχανία κλπ. Πεδία εφαρμογής Λειτουργίες και χαρακτηριστικά Εικόνα επιθεώρησης Σύνοψη του συστήματος Αποτύπωμα 1455 ((W) × ...
Λεπτομέρειες προϊόντος
Επισημαίνω:
Μηχανή ακτινογραφίας υψηλής μεγέθυνσης
,Ηλεκτρονικά συστατικά IC Μηχανή ακτινογραφίας
,Μηχανή ακτινοβολίας για την επιθεώρηση συσσωρευτικού σύρματος
X-Ray Tube Type:
Σφραγισμένος τύπος
Voltage:
0~130kV(Διορθώσιμο
Pixel Size:
84 μm
Pixel:
1536*1536
Footprint:
1455 ((W) × 1760 ((D) × 1945 ((H) mm
Περιγραφή προϊόντος
Εφαρμόζεται ευρέως για BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Battery Industry, Small Metal Casting, Electronic Connector Module, Cables, Φωτοβολταϊκή Βιομηχανία κλπ.
-
Πεδία εφαρμογής
-
Λειτουργίες και χαρακτηριστικά
-
Εικόνα επιθεώρησης
| Σύνοψη του συστήματος | |
| Αποτύπωμα | 1455 ((W) × 1760 ((D) × 1945 ((H) mm |
| Βάρος μηχανής | 2400 χιλιοστά |
| Ηλεκτρική τροφοδοσία |
Ηλεκτρονικό ρεύμα 110~220V, 50/60Hz
|
| Διάσταση συσκευασίας | 1710(Δ) × 1950(Δ) × 1875 ((Η) mm |
| Βάρος συσκευασίας | 2600 χλμ. |
| Κατανάλωση ενέργειας | 4 kW |
| Τύπος ακτίνων Χ | |
| Τύπος σωλήνα Τύπος | Σφραγισμένος τύπος |
| Μέγιστη ισχύς | 65W |
| Τετάρτη | 0~130kV (προσαρμόσιμο) |
| Μέγεθος σημείου εστίασης | ≤ 7 μm |
| Σύστημα απεικόνισης | |
| Ανιχνευτής | Υψηλής ανάλυσης FPD |
| Μέγεθος pixel | 84 μm |
| Περιοχή αποτελεσματικής ανίχνευσης | 129*129mm |
| Τα ποσοστά εικόνας | 20fps |
| Πικέλια | 1536*1536 |
| Μεγέθυνση συστήματος | 1600X |
| Λογισμικό | |
| Με ένα κλικ Ζουμ μέσα και έξω | Γρήγορη και αυτόματη πλοήγηση της περιοχής ROI |
| Ακολούθηση σταθερού σημείου κατά την κλίση FPD | Τραπέζι αυτόματη παρακολούθηση ενώ άξονας κλίση ξεχωριστά |
| Αλγόριθμοι για την ανασυγκρότηση εικόνας υπερεξέκλισης | Βελτιώστε ευφυώς τη συνολική σαφήνεια της εικόνας με ένα κλικ |
| Αυτόματη σύγκριση εικόνων | Προσαρμόστε έξυπνα τη συνολική αντίθεση της εικόνας με ένα κλικ |
| Ποικιλία αλγορίθμων επεξεργασίας φίλτρων | Λειτουργίες προεπεξεργασίας εικόνας για οξύνωση, βελτίωση, αντιστροφή χρώματος, απομόνωση |
| Σύστημα ελέγχου κίνησης | |
| Μέθοδος ελέγχου κίνησης | Διπλό Joystick, πληκτρολόγιο & ποντίκι |
| Μέγιστο μέγεθος φορτίου | Φ620mm |
| Μέγιστο μέγεθος επιθεώρησης | 600*450 χιλιοστά |
| Επιθεώρηση κλίσης | Μέγιστο 60°(Τύβλος & ανιχνευτής) |
| Στόχος | Οριζόντια περιστροφή 360° |
| Βιομηχανικές συσκευές | |
| Δύο οθόνες. | 27 "4K HD οθόνη |
| Λειτουργικό σύστημα | Windows 10 64bit |
| Σκληρός δίσκος | 1TB |
| Μνήμη RAM | 16G |
| Πρότυπο CPU | Intel i7 επεξεργαστής |
| Άλλα χαρακτηριστικά | |
| Ανοιχτή πόρτα. | Χειροκίνητα |
| Λειτουργία ασφάλειας | Ηλεκτρομαγνητική κλειδαριά, προειδοποιητικό φως και ανιχνευτής διαρροής ακτινοβολίας σε πραγματικό χρόνο |
| Διαχείριση της Αρχής | Σύστημα διαχείρισης πρόσβασης δακτυλικών αποτυπωμάτων και υποστήριξη πρόσβασης κωδικού πρόσβασης |
| Ασφάλεια με ακτίνες Χ | < 1μSv/h (Ακολουθεί όλα τα διεθνή πρότυπα) |
* Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.
-
