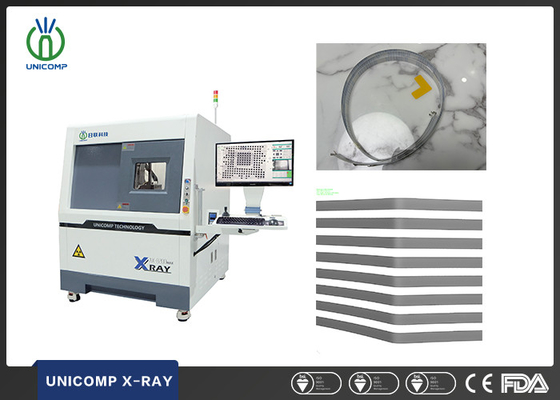

Εξοπλισμός ελέγχου ακτίνων Χ για καλώδια με σφραγισμένο σωλήνα με μέγεθος εστίασης 5μm
Βασικές Ιδιότητες
Τόπος καταγωγής:
Κίνα
Επωνυμία Μάρκας:
Unicomp
Πιστοποίηση:
CE, FDA
Αριθμός μοντέλου:
AX8200MAX
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1 PCS
Τιμή:
can negotiate
Όροι πληρωμής:
T/T, L/C
Δυνατότητα Προμήθειας:
300 PCS ανά μήνα
Σύνοψη του προϊόντος
Εξοπλισμός ελέγχου ακτίνων Χ για καλώδια SελαττωματισμόςΑπόΜηχανή ακτίνων Χ SMT Σύνοψη του συστήματος Αποτύπωμα 1280 ((Δ) × 1220 ((Δ) × 1615 ((Η) mm Βάρος μηχανής 1250 χλμ. Ηλεκτρική τροφοδοσία Ηλεκτρονικό ρεύμα 110~220V, 50/60Hz Μέγεθος συσκευασίας αντιστροφής 175 ((W) × 155 ((D) × 200 ((H) cm Βάρο...
Λεπτομέρειες προϊόντος
Επισημαίνω:
Εξοπλισμός ελέγχου με ακτίνες Χ με καλώδια
,Εξοπλισμός ελέγχου ακτίνων Χ σε σφραγισμένο σωλήνα
,Εξοπλισμός ελέγχου ακτίνων Χ για καλώδια
Tube Voltage:
0~90kV (διευθετήσιμος)
Tube Type:
Σφραγισμένο
Focus Spot Size:
5μm
Detector:
Ανιχνευτής επίπεδης οθόνης (FPD)
Packing Weight:
1500 κιλά
Power Supply:
Εναλλασσόμενο ρεύμα 110~220V, 50/60Hz
Περιγραφή προϊόντος
Εξοπλισμός ελέγχου ακτίνων Χ για καλώδια
SελαττωματισμόςΑπόΜηχανή ακτίνων Χ SMT
| Σύνοψη του συστήματος | |
| Αποτύπωμα | 1280 ((Δ) × 1220 ((Δ) × 1615 ((Η) mm |
| Βάρος μηχανής | 1250 χλμ. |
| Ηλεκτρική τροφοδοσία | Ηλεκτρονικό ρεύμα 110~220V, 50/60Hz |
| Μέγεθος συσκευασίας αντιστροφής | 175 ((W) × 155 ((D) × 200 ((H) cm |
| Βάρος συσκευασίας | 1250 χλμ. |
| Κατανάλωση ενέργειας | 10,0 kW |
| Τύπος ακτίνων Χ | |
| Τύπος σωλήνα | Σφραγισμένο |
| Μαξ. Δύναμη | 8W |
| Τετάρτη | 0~90kV (προσαρμόσιμο) |
| Μέγεθος σημείου εστίασης | 5 μm |
| Σύστημα απεικόνισης | |
| Ανιχνευτής | Ανιχνευτής επίπεδης οθόνης (FPD) |
| Μέγεθος pixel | 85 μm |
| Περιοχή αποτελεσματικής ανίχνευσης | 129*129mm |
| Τα ποσοστά εικόνας | 30fps |
| Πιξέλες | 1536*1536 |
| Μεγέθυνση συστήματος | 600X |
| Λογισμικό | |
| Αυτόματη μέτρηση | BGA Σωλήνες συγκόλλησης Αυτομετρήσεις και υποστήριξη δεδομένων/γραφική έξοδος |
| Πολλαπλά εργαλεία μέτρησης | Υποστήριξη της μέτρησης της απόστασης, της γωνίας, του διαμέτρου, του πολυγώνου, του ρυθμού πλήρωσης PTH κλπ. |
| Τρόπος CNC | Ελέγχου CNC προγραμματισμού, εύκολη λειτουργία και φιλική προς το χρήστη |
| Εμφάνιση σε πραγματικό χρόνο | Εμφάνιση σε πραγματικό χρόνο των δεδομένων λειτουργίας τάσης, ρεύματος, γωνίας, ημερομηνίας κλπ. |
| Ναυσιπλοΐα | Εύκολο σύστημα εντοπισμού θέσης στο σημείο στόχου |
| Σύστημα ελέγχου κίνησης | |
| Έλεγχος κίνησης | Διοικητικό ρόλο, πληκτρολόγιο, ποντίκι & πίνακα αφής |
| Μέγιστη έκταση φόρτωσης/βάρος | 610*610mm / 10kg |
| Μέγιστη περιοχή επιθεώρησης | 550*550mm |
| Σκίτη άποψη | Μαξ. 60° |
| Χειραγωγός | 6 άξονες με X / Y / Z1 / Z2 / T1 / T2 |
| Βιομηχανικές συσκευές | |
| Παρακολούθηση | Διαδραστική οθόνη LCD με άγγιγμα 24 ̊ FHD |
| Συστήματα λειτουργίας | Windows 10 64bit |
| Σκληρός δίσκος | 1TB |
| Μνήμη RAM | 8GB |
| Πρότυπο CPU | Intel i7 επεξεργαστής |
| Άλλα χαρακτηριστικά | |
| Ανοιχτή πόρτα. | Ηλεκτρική οδοντοκίνηση |
| Ασφάλεια με ακτίνες Χ | < 1μSv/h (Ακολουθεί όλα τα διεθνή πρότυπα) |
| Διαχείριση της Αρχής | Σύστημα διαχείρισης πρόσβασης δακτυλικών αποτυπωμάτων και υποστήριξη πρόσβασης κωδικού πρόσβασης. |
| Λειτουργία ασφάλειας | Ηλεκτρομαγνητική κλειδαριά, προειδοποιητικό φως και ανιχνευτής διαρροής ραδιενέργειας σε πραγματικό χρόνο |
| *Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση, όλα τα εμπορικά σήματα είναι ιδιοκτησία του κατασκευαστή συστήματος. | |
Πεδία εφαρμογής της μηχανής ακτινογραφίας
Εφαρμόζεται ευρέως για BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Battery Industry, Small Metal Casting, Electronic Connector Module, Cables,Aerospace Components, Photovoltaic Industry,κλπ..
Λειτουργία και χαρακτηριστικά της μηχανής ακτινογραφίας
Ελέγχος Εικόνες μηχανής ακτινογραφίας SMT
