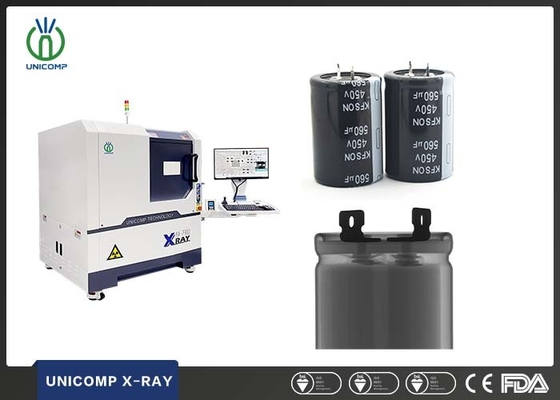

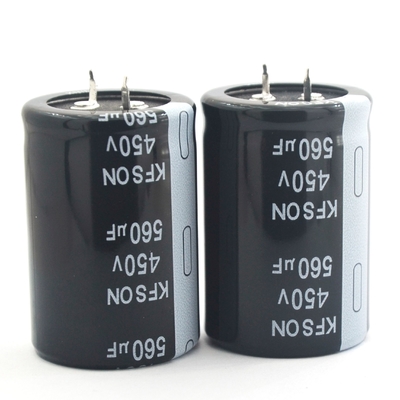

Σύστημα επιθεώρησης ακτίνων Χ 90KV FPD πιστοποιημένο CE/FDA για την ανίχνευση ελαττωμάτων πυκνωτών
Βασικές Ιδιότητες
Τόπος καταγωγής:
Κίνα
Επωνυμία Μάρκας:
UNICOMP
Πιστοποίηση:
CE, FDA
Αριθμός μοντέλου:
AX7900
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1 σύνολο
Τιμή:
can negotiate
Όροι πληρωμής:
T/T, L/C
Δυνατότητα Προμήθειας:
300 σετ ανά μήνα
Σύνοψη του προϊόντος
Ανίχνευση ποιότητας συρματόπλεγματος AX7900 Ηλεκτρονική εξοπλισμός ακτίνων Χ Unicomp Περιγραφή της μηχανής ακτινογραφίας IC AX7900: Χρησιμοποιείται ευρέως για BGA, CSP, PCB, Flip Chip, LED, Fuse, Diode, ημιαγωγούς, βιομηχανία μπαταριών, μικρά μεταλλικά χύτευμα, Ηλεκτρονικές ενότητες συνδέσμων, καλώδ...
Λεπτομέρειες προϊόντος
Επισημαίνω:
Σύστημα ελέγχου ακτινογραφίας ανίχνευσης ελαττωμάτων πυκνωτή
,Πιστοποιημένο από την FDA σύστημα ελέγχου ακτίνων Χ
,Σύστημα επιθεώρησης ακτίνων Χ 90KV
Name:
Μηχανή επιθεώρησης ακτίνας X Unicomp
Application:
SMT, EMS, BGA, ηλεκτρονική, CSP, οδηγήσεων, τσιπ κτυπήματος, ημιαγωγός
Footprint:
1200(W) × 1200(D) × 1530(H) mm
Machine Weight:
1120 κιλά
Power Supply:
Εναλλασσόμενο ρεύμα 110/220V, 50/60Hz
Plywood Packing Size:
1800(W) × 1400(D) × 1800(H) mm
Packing Weight:
1330 κιλά
Power Consumption:
1,0 KW
Περιγραφή προϊόντος
Ανίχνευση ποιότητας συρματόπλεγματος AX7900 Ηλεκτρονική εξοπλισμός ακτίνων Χ Unicomp
Περιγραφή της μηχανής ακτινογραφίας IC AX7900:
Χρησιμοποιείται ευρέως για BGA, CSP, PCB, Flip Chip, LED, Fuse, Diode, ημιαγωγούς, βιομηχανία μπαταριών, μικρά μεταλλικά χύτευμα,
Ηλεκτρονικές ενότητες συνδέσμων, καλώδια, αεροδιαστημικά εξαρτήματα, φωτοβολταϊκή βιομηχανία κλπ.
Εφαρμογή της μηχανής ακτινοβολίας IC AX7900:
ΕΠΙΤΡΟΠΟΙΕΣ της μηχανής ακτινοβολίας IC AX7900:
Τεχνικές προδιαγραφές του AX7900
| Άρθρο | Ορισμός | Προδιαγραφές |
|
Σύνοψη του συστήματος
|
Αποτύπωμα
|
1200(W) × 1200(D) × 1530(H) mm
|
|
Βάρος μηχανής
|
1120 κιλά
|
|
| Μέγεθος συσκευασίας αντιστροφής | 1800(W) × 1400(D) × 1800(H) mm | |
|
Ηλεκτρική τροφοδοσία
|
Ηλεκτρονικό ρεύμα 110/220V, 50/60Hz
|
|
|
Βάρος συσκευασίας
|
1330 χλμ.
|
|
|
Κατανάλωση ενέργειας
|
10,0 kW
|
|
| Τύπος ακτινογραφίας |
Τύπος σωλήνα
|
Σφραγισμένο
|
| Τετάρτη |
0~90kV (προσαρμόσιμο)
|
|
| Μαξ. Δύναμη | 8W | |
|
Μέγεθος σημείου εστίασης
|
5 μm | |
|
Σύστημα απεικόνισης
|
Ανιχνευτής
|
Ανιχνευτής επίπεδης οθόνης (FPD)
|
|
Περιοχή αποτελεσματικής ανίχνευσης
|
130*130mm
|
|
|
Πιξέλες
|
1536*1536mm
|
|
|
Μέγεθος pixel
|
85 μm
|
|
|
Τα ποσοστά εικόνας
|
20fps
|
|
|
Μεγέθυνση συστήματος
|
600X
|
|
|
Λογισμικό
|
Αυτόματη μέτρηση
|
BGA Σωλήνες συγκόλλησης Αυτομετρήσεις και υποστήριξη δεδομένων/γραφική έξοδος
|
|
Πολλαπλά εργαλεία μέτρησης
|
Υποστήριξη της μέτρησης της απόστασης, της γωνίας, του διαμέτρου, του πολυγώνου, του ρυθμού πλήρωσης PTH κλπ.
|
|
|
Τρόπος CNC
|
Ελέγχου CNC προγραμματισμού, εύκολη λειτουργία και φιλική προς το χρήστη
|
|
|
Εμφάνιση σε πραγματικό χρόνο
|
Εμφάνιση σε πραγματικό χρόνο των δεδομένων λειτουργίας τάσης, ρεύματος, γωνίας, ημερομηνίας κλπ.
|
|
|
Ναυσιπλοΐα
|
Εύκολο σύστημα εντοπισμού θέσης στο σημείο στόχου
|
|
|
Σύστημα ελέγχου κίνησης
|
Έλεγχος κίνησης
|
Τζόιστικ, πληκτρολόγιο και ποντίκι
|
|
Μέγιστη έκταση φόρτωσης/βάρος
|
520*420mm / 10kg
|
|
|
Μέγιστη περιοχή επιθεώρησης
|
460*400 mm
|
|
|
Γωνία κλίσης
|
± 25°
|
|
|
Χειραγωγός
|
5 άξονες με X / Y / Z1 / Z2 / T
|
|
|
Βιομηχανικές συσκευές
|
Παρακολούθηση
|
Δείκτης LCD 24 ̊ FHD
|
|
Συστήματα λειτουργίας
|
Windows 10 64bit
|
|
|
Σκληρός δίσκος
|
1TB
|
|
|
Μνήμη RAM
|
4GB
|
|
|
Πρότυπο CPU
|
Intel i7 επεξεργαστής
|
|
|
Άλλα χαρακτηριστικά
|
Εξοικονόμηση ενέργειας
|
Χ-Ράι αυτόματη απενεργοποίηση όταν είναι έξω από
εργασία άνω των 5 λεπτών
|
|
Διαχείριση της Αρχής
|
Σύστημα διαχείρισης πρόσβασης δακτυλικών αποτυπωμάτων και κωδικός πρόσβασης υποστήριξης
Πρόσβαση
|
|
|
Ασφάλεια με ακτίνες Χ
|
< 1μSv/h (Ακολουθεί όλα τα διεθνή πρότυπα)
|
|
|
Λειτουργία ασφάλειας
|
Ηλεκτρομαγνητική κλειδαριά, προειδοποιητικό φως και ανιχνευτής διαρροής ακτινοβολίας σε πραγματικό χρόνο
|

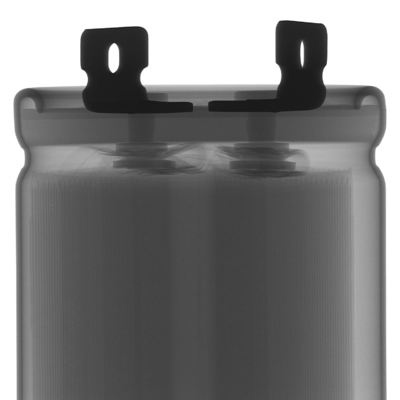

Ελέγχος Εικόνες μηχανής ακτινογραφίας IC AX7900:
Συνολική αξιολόγηση
πέντε αστέρων
100%
4 αστέρων
0
3 αστέρι
0
2 αστέρια
0
1 αστέρι
0
Όλες οι κριτικές
-
JGood!
-
JNICE
-
Pgood product
