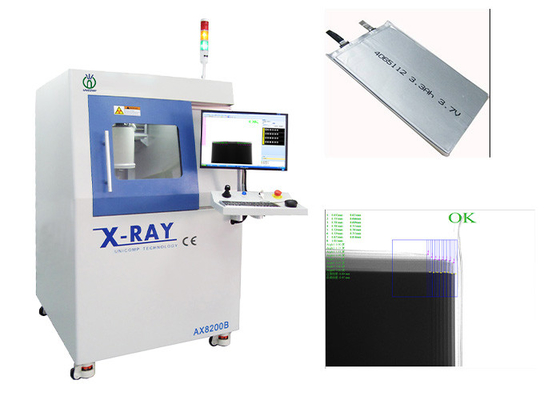

Μηχανή σάρωσης ακτίνων Χ 4 άξονων Unicomp AX8200B Για Καθοδική μπαταρία λιθίου
Λεπτομέρειες προϊόντος
Μηχανή σάρωσης ακτίνων Χ 4άξονας
,Μηχανή σάρωσης ακτίνων Χ με χειριστήρα
,Μηχανή σάρωσης ακτίνων Χ AX8200B
Μηχανή ακτινοβολίας AX8200B για κυλινδρική μπαταρία λιθίου CNC προγραμματισμένη επιθεώρηση με αυτόματη μέτρηση
Χαρακτηριστικά:
● 100KV 5μm σωλήνας ακτίνων Χ, ενισχυτής εικόνας με κάμερα CCD 2 megapixels.
● Οι ρυθμίσεις κίνησης περιλαμβάνουν: ±60° κίνηση κλίσης, κίνηση τραπεζού X/Y συν κίνηση σωλήνα και ανιχνευτή στον άξονα Z.
● Πολυλειτουργικό σύστημα επεξεργασίας εικόνας DXI
● Λειτουργία προγραμματισμού X/Y για πολλαπλές διαδικασίες ελέγχου εικόνας
● Μέγιστη περιοχή φόρτωσης 510 mm x 420 mm, μέγιστη περιοχή ανίχνευσης 435 x 385 mm με μεγέθυνση συστήματος ~ 300X.
●Αυτοκινητική μέτρηση κενού/περιοχής BGA συν δημιουργία εκθέσεων.
Εφαρμογές:
BGA, CSP, LED, Flip Chip, Ημιαγωγός,
Βιομηχανία μπαταριών, χύτευση μικρών μετάλλων,
Ηλεκτρονική μονάδα σύνδεσης,
Αεροδιαστημικά εξαρτήματα, η φωτοβολταϊκή βιομηχανία,
Το μηχάνημα AX-8200 έχει σχεδιαστεί για να παρέχει υψηλής ανάλυσης εικόνες ακτίνων Χ κυρίως για τη βιομηχανία ηλεκτρονικών συσκευών.Αυτό το ευέλικτο σύστημα είναι αποτελεσματικό για πολλές εφαρμογές εντός της διαδικασίας κατασκευής PCBΤο AX-8200 είναι ένα ισχυρό εργαλείο υποστήριξης για την ανάπτυξη διαδικασιών,παρακολούθηση της διαδικασίας και βελτίωση της μεταποίησης. Υποστηριζόμενος από μια ισχυρή και εύκολη στη χρήση διεπαφή λογισμικού, η AX-8200 είναι ικανή να αντιμετωπίσει τις απαιτήσεις μικρών και μεγάλων εργοστασίων. (Συνεργαστείτε μαζί μας για λεπτομέρειες)
Άλλες ειδικές βιομηχανίες.
| Άρθρο | Ορισμός | Προδιαγραφές |
| Παράμετροι συστήματος | Μέγεθος | 1080 ((L) X1180 ((W) X1730 ((H) mm |
| Βάρος | 1150 κιλά | |
| Δύναμη | 220AC/50HZ | |
| Κατανάλωση ενέργειας | 0.8KW | |
| Τύπος ακτίνων Χ | Τύπος | Κλειστό |
| Μέγιστη τάση | 90kv/100kv | |
| Μαξ. Δύναμη | 8W | |
| Μέγεθος σημείου | 5 μm | |
| Σύστημα ακτίνων Χ | Ενισχυτής | 4"Εξισορρόπηση εικόνας |
| Παρακολούθηση | 22" LCD | |
| Μεγέθυνση συστήματος | 600X | |
| Περιφέρεια ανίχνευσης | Μέγιστο μέγεθος φόρτωσης | 510 mm x 420 mm |
| Μέγιστη περιοχή επιθεώρησης | 435 mm x 385 mm | |
| Διαρροή ακτίνων Χ | < 1μSv/h | |
