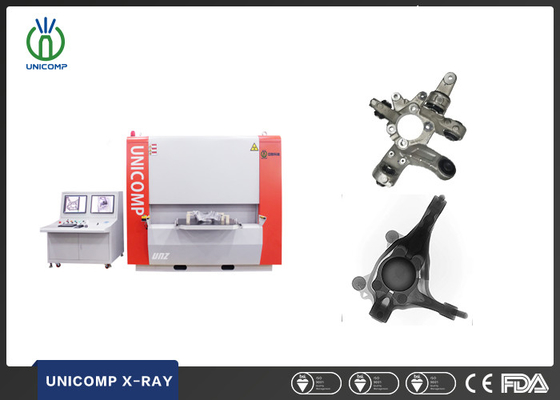

Μηχανή επιθεώρησης ακτίνων Χ 225KV Unicomp UNZ225 για αυτοκινητοβιομηχανικά εξαρτήματα

Μηχανή επιθεώρησης ακτίνων Χ 225KV Unicomp UNZ225 για αυτοκινητοβιομηχανικά εξαρτήματα

Η σειρά UNZ είναι ένα από τα πιο δημοφιλή μοντέλα της Unicomp Technology για χύτευση αλουμινίου, αεροδιαστημικά εξαρτήματα και ατσάλινους σωλήνες.Το σύστημα μπορεί να χειριστεί προϊόντα μεγέθους έως 120 εκατοστών ενώ κάθεται άνετα στο εργαστήριο ανάλυσης αποτυχίας ή στην πολυάσχολη γραμμή παραγωγής..

ΔΙΑΒΑΣΤΗΜΑΤΙΚΑ ΣΥΣΤΗΜΑ

Προχωρημένη 2D επιθεώρηση με ακτίνες Χ

Συνολική μέγιστη ανάλυση συστήματος: ~ 5 μm

120cm διάμετρος x 120cm ύψος ονομαστικό μέρος περιτύλιγμα

Ολοκληρωμένο πρόγραμμα απόκτησης, επεξεργασίας και αρχειοθέτησης με φιλικό προς το χρήστη περιβάλλον

Υψηλής απόδοσης λειτουργίες επεξεργασίας εικόνας και μέτρησης

Μη ιδιοκτησιακή μορφή πολλαπλών εικόνων

Πηγή ακτίνων Χ

Τύπος ακτινογραφίας μικροεστίασης

Πεδίο τάσης: 225 kV

Ελάχιστο μέγεθος εστιακής κηλίδας: ~ 5 μm

Ανιχνευτής ακτίνων Χ

Τύποι ψηφιακών ανιχνευτών ακτίνων Χ: Επίπεδο πάνελ

Επιλογές βαθμών: Πρότυπο, Πρωταθλήτρια,

Μέγεθος ανιχνευτή: έως 120 cm x 120 cm

Χειρισμός

Μέγιστο βάρος δείγματος: 300 kg

ΚΑΒΕΝΙΟ

Εξωτερικές διαστάσεις: 3200mm*3873mm*3277mm(L*W*H)

Χαρακτηριστικά του ντουλαπιού: εσωτερικός φωτισμός, συρόμενη πόρτα πρόσβασης, παράθυρο παρακολούθησης με μολύβδινο γυαλί

Οι ακριβείς προδιαγραφές ποικίλλουν ανάλογα με τον σωλήνα, τον ανιχνευτή και άλλες προαιρετικές διαμορφώσεις.

Τα περισσότερα συστήματα ακτινογραφίας NDT θα μπορούσαν να παρέχουν διασφάλιση ποιότητας σε διάφορες ρυθμίσεις, οι οποίες περιλαμβάνουν, μεταξύ άλλων:

Αεροπορία

Κατασκευή

Κατασκευή

Βιομηχανικές εγκαταστάσεις (πυρηνικές, πετροχημικές, ηλεκτρικές, διυλιστήρια, εργοστάσια κατασκευής κλπ.)

Αγωγοί

Σιδηρόδρομοι

Βιομηχανία τροφίμων
