Κλειστή μηχανή ακτίνας X ηλεκτρονικής σωλήνων Unicomp 90kV 5um για SMT PCBA BGA
Λεπτομέρειες προϊόντος
5um μηχανή ακτίνας X ηλεκτρονικής
,Μηχανή ακτίνας X ηλεκτρονικής PCBA BGA
,90kV των ακτίνων X μηχανή PCB
Κλειστή μηχανή ακτίνας X ηλεκτρονικής σωλήνων Unicomp 90kV 5um για SMT PCBA BGA

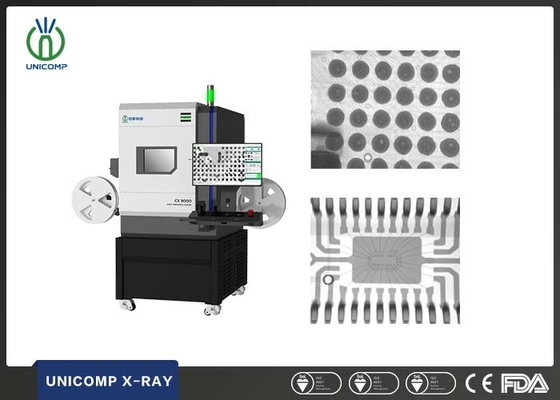

Το Unicomp 90kV 5um έκλεισε το σύστημα επιθεώρησης ακτίνας X σωλήνων CX3000 για την κενή επιθεώρηση συγκόλλησης των οδηγήσεων SMT PCBA BGA QFN
Προδιαγραφή της μηχανής ακτίνας X υπολογιστών γραφείου
| Στοιχείο | Καθορισμός | Specs |
| Παράμετροι συστημάτων | Μέγεθος | 750 (L) x570 (W) x890 (Χ) χιλ. |
| Βάρος | 300kg | |
| Δύναμη | 220AC/50Hz | |
| Κατανάλωση ισχύος | 0.5kW | |
| Σωλήνας ακτίνας X | Τύπος | Κλειστός |
| Max.Voltage | 100kV | |
| Max.Power | 200μA | |
| Μέγεθος σημείων | 5μm | |
| Ανιχνευτής | Ενισχυτής | FPD |
| Κάλυψη ακτίνας X | 48mm X 54mm | |
| Ψήφισμα | 208Lp/cm | |
| Σταθμός εργασίας | Max.Loading μέγεθος | 200mm X 200mm |
| Max.Inspection περιοχή | 200mm X 200mm | |
| Πλάγιες απόψεις γωνίας | 360° περιστροφικό προσάρτημα (προαιρετικό) | |
| Διαρροή ακτίνας X | <1> | |
Εφαρμογή της μηχανής ακτίνας X SMT
BGA, CSP, οδηγήσεων, τσιπ κτυπήματος, ημιαγωγός, βιομηχανία μπαταριών, μικρή ρίψη μετάλλων, ηλεκτρονική ενότητα συνδετήρων, αεροδιαστημικά συστατικά, φωτοβολταϊκή βιομηχανία, άλλες ειδικές βιομηχανίες.
Η ΥΠΗΡΕΣΙΑ ΜΑΣ
1. Η έρευνά σας θα απαντηθεί σε 12 ώρες.
2. Αρχική κατασκευή στους πελάτες, με την ανταγωνιστική τιμή.
3. Παρέχουμε την εξουσιοδότηση ενός έτους, την ελεύθερη κατάρτιση και ολόκληρη την υποστήριξη τεχνολογίας ζωής.
4. Μπορούμε να τακτοποιήσουμε την αποστολή αεροπορικώς, DHL, Fedex, UPS, και από τη θάλασσα, κ.λπ. για σας, και θα σας δώσουμε την καταδίωξη αριθ. μετά από την αποστολή.
5. Καλά εκπαιδευμένη και επαγγελματική ομάδα υπηρεσιών μεταπωλήσεων για να σας υποστηρίξει.
6. Το εγχειρίδιο θα συσκευάσει με τη μηχανή. Θα σας παρουσιάσει πώς να χρησιμοποιήσει τη μηχανή βαθμιαία.
7. Τα στοιχεία στέλνονται μόνο αφότου παραλαμβάνεται η πληρωμή.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ της μηχανής ακτίνας X υπολογιστών γραφείου
1. σωλήνας ακτίνας X 5μm 100kV
2. Δυναμικό FPD με υψηλής ευκρίνειας 1000×1124
3. Εξοπλισμένος με το περιστροφικό προσάρτημα 360° για να αποβάλει τη λαϊκή σκιά
4. Η περιοχή ανίχνευσης που τοποθετείται εύκολα από εξωτερικό rocker
5. Επιθεώρηση & ανάλυση της συγκόλλησης της ένωσης και της εσωτερικής δομής υλικών
6. Υψηλή ασφάλεια με την άνευ ραφής συγκόλληση μολύβδου, τη συναρμολόγηση και το κουμπί έκτακτης ανάγκης.
Περιγραφή της μηχανής ακτίνας X SMT
Η επιθεώρηση ακτίνας X είναι μια μη καταστρεπτική εξεταστική μέθοδος που εξετάζει πολλούς τύπους κατασκευασμένων συστατικών μέσω της δύναμης διείσδυσης των ακτίνων X να ελεγχθούν οι εσωτερικές δομές.
Αυτή η ακτίνα X έχει ως σκοπό να παρέχει την υψηλής ευκρίνειας απεικόνιση ακτίνας X για τη βιομηχανία ηλεκτρονικής. Αυτό το ευπροσάρμοστο σύστημα είναι αποτελεσματικό για πολλές εφαρμογές στη διαδικασία παραγωγής PCB. Αυτό περιλαμβάνει BGA, CSP, QFN, το τσιπ κτυπήματος, το ΣΠΆΔΙΚΑ και τα διάφορα τμήματα SMT. είναι ένα ισχυρό εργαλείο υποστήριξης για την ανάπτυξη διαδικασίας, τον έλεγχο διαδικασίας και τον καθαρισμό των διαδικασιών επανάληψης. Υποστηριγμένη από μια ισχυρή και εύχρηστη διεπαφή λογισμικού, η ακτίνα X είναι σε θέση να ικανοποιήσει τις ανάγκες των μικρών και μεγάλων εργοστασίων.
-
