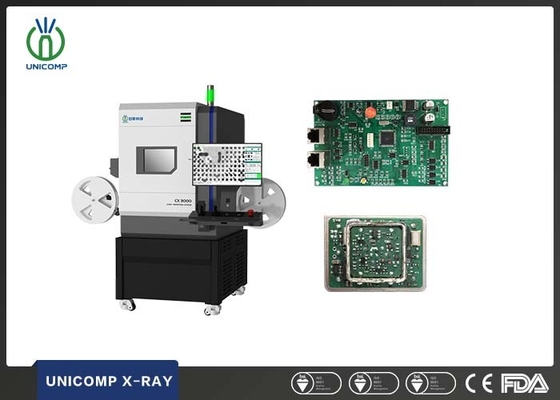

μηχανή 5μm ακτίνας X υπολογιστών γραφείου 1uSv/h 0.5kW για τους πίνακες PCBA
Βασικές Ιδιότητες
Τόπος καταγωγής:
ΚΙΝΑ
Επωνυμία Μάρκας:
UNICOMP
Πιστοποίηση:
CE, FDA
Αριθμός μοντέλου:
CX3000
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1set
Τιμή:
can negotiate
Όροι πληρωμής:
T/T,L/C
Δυνατότητα Προμήθειας:
30 σύνολα το μήνα
Σύνοψη του προϊόντος
Τεχνικές προδιαγραφές Στοιχείο Περιγραφή Προδιαγραφές Σωλήνας ακτίνας X Μέγιστες τάσεις, τύπος 90kV, κλειστά Κατανάλωση ισχύος 8W Εστιακό μέγεθος σημείων 5μm Ενίσχυση 200X Ανιχνευτής Τύπος ανιχνευτών FPD Ψήφισμα 101 LP/cm Αποτελεσματική περιοχή 58mm×54mm Υπολογιστής συστημάτων Λειτουργικό σύστημα Το ...
Λεπτομέρειες προϊόντος
Επισημαίνω:
0.5kW μηχανή ακτίνας X υπολογιστών γραφείου
,1uSv/H μηχανή ακτίνας X υπολογιστών γραφείου
,ανιχνευτής ακτίνας X πινάκων 5μm PCBA
Name:
Μηχανή ακτίνας X ηλεκτρονικής
Application:
SMT, EMS, BGA, ηλεκτρονική, CSP, οδηγήσεων, τσιπ κτυπήματος, ημιαγωγός
X-Ray Coverage:
48mm X 54mm
X-Ray Leakage:
< 1uSv="">
Weight:
300 κιλά
Power Consumption:
0.5kW
Περιγραφή προϊόντος
Τεχνικές προδιαγραφές
| Στοιχείο | Περιγραφή | Προδιαγραφές |
| Σωλήνας ακτίνας X | Μέγιστες τάσεις, τύπος | 90kV, κλειστά |
| Κατανάλωση ισχύος | 8W | |
| Εστιακό μέγεθος σημείων | 5μm | |
| Ενίσχυση | 200X | |
| Ανιχνευτής | Τύπος ανιχνευτών | FPD |
| Ψήφισμα | 101 LP/cm | |
| Αποτελεσματική περιοχή |
58mm×54mm |
|
| Υπολογιστής συστημάτων | Λειτουργικό σύστημα | Το βιομηχανικό PC, κερδίζει 7, επεξεργαστής i7 |
| Όργανο ελέγχου | 22» LCD | |
| Λογισμικό | Ενδιάμεσο με τον χρήστη | Πολλών χρήσεων DXI σύστημα επεξεργασίας εικόνας Unicomp |
| Λειτουργώντας πλατφόρμα | Μέγιστη περιοχή φόρτωσης | 235mm×205mm |
| Μέγιστη περιοχή επιθεώρησης | 190mm×165mm | |
| Μέγιστο βάρος φόρτωσης | 5kg | |
| Έλεγχος μετακίνησης | Πηδάλια, ποντίκι και αριθμητικά πληκτρολόγια | |
| Περιστροφή | Προσάρτημα κλίσης επιλογής 360° | |
| Ναυσιπλοΐα | Κάμερα | HD κάμερα, σημείο λέιζερ |
| Άξονας | Χειριστής | 3-axis με το Χ/το Υ/το Ζ |
| Χαρακτηριστικά γνωρίσματα εξοπλισμού | Παροχή ηλεκτρικού ρεύματος | Εναλλασσόμενο ρεύμα 110~220V (±10%) 50Hz, 1kW |
| Διαστάσεις περιλήψεων | 750 (Λ) ×570 (W) ×890 (Χ) ΧΙΛ. | |
| Βάρος συστημάτων | 300 κλ | |
| Εξουσιοδότηση | Η εξουσιοδότηση ενός έτους, ελεύθερη αντικατάσταση της ατέλειας τα μέρη λόγω του αρχικού κατασκευαστή, αλλά αναμένει των προκαλούμενων από τον άνθρωπο ζημιών και της ανωτέρας βίας | |
| Προαιρετικά εξαρτήματα | Jig περιστροφής | |
Εφαρμογή
- SMT, BGA, CSP, τσιπ κτυπήματος, ανίχνευση των οδηγήσεων,
- Ημιαγωγός, συσκευάζοντας συστατικά, βιομηχανία μπαταριών,
- Die-casting αλουμινίου, φορμάροντας πλαστικό, κεραμική, άλλες ειδικές βιομηχανίες.
- Ηλεκτρονικά συστατικά, αυτοκίνητα μέρη, φωτοβολταϊκά,
Χαρακτηριστικά γνωρίσματα
- σωλήνας ακτίνας X 90kV 5µm κλειστός
- Ναυσιπλοΐα στα παράθυρα, εντοπισμός των στόχων βολικά
- Μέγιστη περιοχή φόρτωσης 235mm×205mm χιλ., μέγιστη περιοχή 165mm×190mm επιθεώρησης, με την ενίσχυση 200X
- Η υψηλή ανάλυση FPD με το σύστημα κινήσεων 3 άξονα, ικανοποιεί τις απαιτήσεις βασικής επιθεώρησης
Εικόνες ακτίνας X
Ασφάλεια ακτίνας X: Όλες οι μηχανές ακτίνας X που κατασκευάζονται από Unicomp Technology συναντούν το FDA-CDRH κανονισμό CFR 21 1020,40 υποκεφάλαιο J για τα των ακτίνων X συστήματα γραφείων. Το FDA - τα πρότυπα CDRH για τα των ακτίνων X συστήματα γραφείων δηλώνουν ότι η εκπομπή ακτινοβολίας δεν θα υπερβεί. 5millirem το /hr.2 " από οποιαδήποτε εξωτερική επιφάνεια. Οι μηχανές μας (η διαρροή <1> είναι χαρακτηριστικά 5-10 φορές λιγότερο από τα διεθνή πρότυπα.
