Industry Electronics Industry Electronics Industry Ray Inspection Equipment for Wire 1215x1325x1700mm
Βασικές Ιδιότητες
Τόπος καταγωγής:
Κίνα
Επωνυμία Μάρκας:
UNICOMP
Πιστοποίηση:
CE, FDA
Αριθμός μοντέλου:
AX7900
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1 σύνολο
Τιμή:
can negotiate
Όροι πληρωμής:
T/T,L/C
Δυνατότητα Προμήθειας:
300 σετ ανά μήνα
Σύνοψη του προϊόντος
Εξοπλισμός ελέγχου ακτίνων Χ για ηλεκτρονικά Περιγραφή της μηχανής ακτινογραφίας IC AX7900: Χρησιμοποιείται ευρέως σε διάφορους τομείς, συμπεριλαμβανομένων των BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Battery Manufacturing, Small Metal Casting, Electronic Connector Modules, Cables,...
Λεπτομέρειες προϊόντος
Επισημαίνω:
Εξοπλισμός ελέγχου με ακτίνες Χ για σύρμα
,Τεχνολογία ηλεκτρονικής βιομηχανίας εξοπλισμός ελέγχου ακτίνων Χ
,Εξοπλισμός ελέγχου με ακτίνες Χ με σύρμα
Name:
Μηχανή επιθεώρησης ακτίνας X Unicomp
Industry:
Βιομηχανία ηλεκτρονικής
Size:
1215(Μ)x1325(Π)x1700(Υ)χιλ
Weight:
1240kg
Power Consumption:
0,8 kw
Περιγραφή προϊόντος

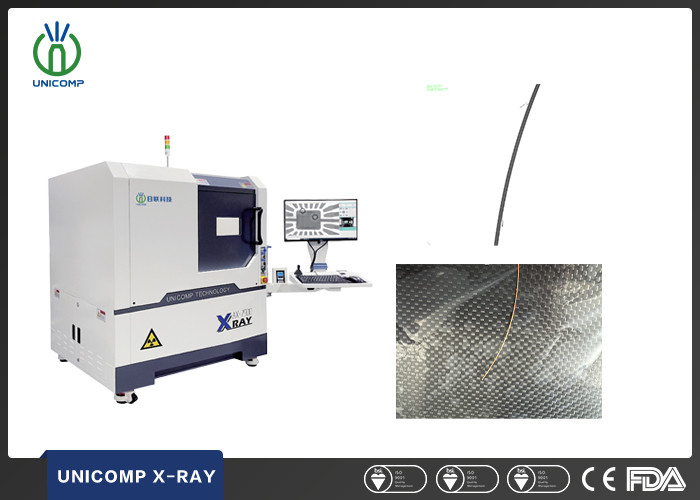

Εξοπλισμός ελέγχου ακτίνων Χ για ηλεκτρονικά
Περιγραφή της μηχανής ακτινογραφίας IC AX7900:
Χρησιμοποιείται ευρέως σε διάφορους τομείς, συμπεριλαμβανομένων των BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Battery Manufacturing, Small Metal Casting, Electronic Connector Modules, Cables,Αεροδιαστημικά εξαρτήματα, η φωτοβολταϊκή βιομηχανία, μεταξύ άλλων.
Εφαρμογή της μηχανής ακτινοβολίας IC AX7900:
- Πίνακας επιθεώρησης μεγάλης κλίμακας με εντοπισμό με λέιζερ για ακριβή τοποθέτηση
- Δυναμικό ελέγχου υψηλής ακρίβειας, προγραμματισμός CNC, αυτοματοποιημένη ρύθμιση θέσης
- FPD Κλίση ± 25 μοίρες
- Ασφαλής ηλεκτρομαγνητικός μηχανισμός κλειδώματος
- Μηχανισμός ελέγχου πρόσβασης δακτυλικών αποτυπωμάτων
- Συνεχή παρακολούθηση των επιπέδων ακτινοβολίας σε πραγματικό χρόνο
ΕΠΙΤΡΟΠΟΙΕΣ της μηχανής ακτινοβολίας IC AX7900:
- 90KV 5μm σωλήνα ακτίνων Χ, ανιχνευτής FPD.
- Πολυλειτουργικός σταθμός εργασίας, πολλαπλή κίνηση στον άξονα X-Y. Κίνηση ± 60° "arc" ((Επιλογή).
- Τα συστήματα ελέγχου της κίνησης περιλαμβάνουν την κίνηση του τραπεζιού X/Y συν την κίνηση του σωλήνα και του ανιχνευτή στον άξονα Z, κίνηση κλίσης ± 60° (προαιρετική).
- Πολυλειτουργικό σύστημα επεξεργασίας εικόνας DXI.
- Λειτουργία προγραμματισμού X/Y για πολλαπλές διαδικασίες ελέγχου εικόνας
- Μέγιστη περιοχή φόρτωσης 600 mm x 520 mm, μέγιστη περιοχή ανίχνευσης 505 x 440 mm, με γεωμετρική μεγέθυνση ~ 52x.
- Αυτοκινητική μέτρηση κενού/περιοχής BGA συν δημιουργία εκθέσεων.
Τεχνικές προδιαγραφές του AX7900
| Άρθρο | Ορισμός | Προδιαγραφές |
| Παράμετροι συστήματος | Μέγεθος | 1215(L) x1325(W) x1700(H) mm |
| Βάρος | 1240 κιλά | |
| Δύναμη |
Εναλλακτικός ρεύμα 220V, 50/60Hz
|
|
| Κατανάλωση ενέργειας | 00,8kW | |
| Τύπος ακτινογραφίας | Τύπος |
Σφραγισμένο
|
| Μέγιστη τάση |
90kV
|
|
| Μαξ. Δύναμη |
8W
|
|
| Μέγεθος σημείου | 84 μm | |
| Σύστημα ακτινογραφίας | Ενισχυτής | FPD ((Αναγνωριστής επίπεδης οθόνης) |
| Παρακολούθηση | 24 ¢LCD | |
| Μεγέθυνση συστήματος | 160 X/360 X | |
| Περιφέρεια ανίχνευσης | Μέγιστο μέγεθος φόρτωσης | 600 mm x 520 mm |
| Μέγιστη περιοχή επιθεώρησης | 505 mm x 440 mm | |
| Διαρροή ακτίνων Χ | < 1μSv/h | |
Ελέγχου Εικόνες μηχανής ακτινογραφίας IC AX7900:
