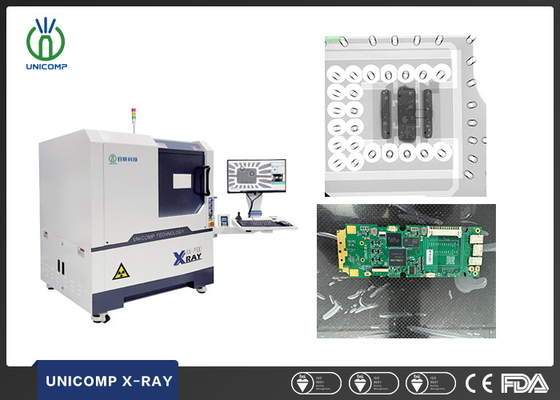

Εξοπλισμός ελέγχου με ακτίνες Χ για PCB με κατανάλωση ισχύος 1,0 kW 1280 L x 1220 W x 1615 H mm
Βασικές Ιδιότητες
Τόπος καταγωγής:
Κίνα
Επωνυμία Μάρκας:
UNICOMP
Πιστοποίηση:
CE, FDA
Αριθμός μοντέλου:
AX7900
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1 σύνολο
Τιμή:
can negotiate
Όροι πληρωμής:
T/T, L/C
Δυνατότητα Προμήθειας:
300 σετ ανά μήνα
Σύνοψη του προϊόντος
Εξοπλισμός ελέγχου ακτίνων Χ για ηλεκτρονικά Περιγραφή της μηχανής ακτινογραφίας IC AX7900: Χρησιμοποιείται ευρέως σε διάφορους τομείς, συμπεριλαμβανομένων των BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Battery Manufacturing, Small Metal Casting, Electronic Connector Modules, Cables,...
Λεπτομέρειες προϊόντος
Επισημαίνω:
1Εξοπλισμός ελέγχου ακτίνων Χ.
,Εξοπλισμός ελέγχου με ακτίνες Χ για PCB
,Εξοπλισμός επιθεώρησης ακτίνας X PCB
Name:
Μηχανή επιθεώρησης ακτίνας X Unicomp
Industry:
Βιομηχανία ηλεκτρονικής
Size:
1280 ((L) x 1220 ((W) x 1615 ((H) mm
X-Ray Leakage:
< 1uSv="">
Weight:
1100 κιλά
Power Consumption:
1.0KW
Περιγραφή προϊόντος
Εξοπλισμός ελέγχου ακτίνων Χ για ηλεκτρονικά
Περιγραφή της μηχανής ακτινογραφίας IC AX7900:
Χρησιμοποιείται ευρέως σε διάφορους τομείς, συμπεριλαμβανομένων των BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Battery Manufacturing, Small Metal Casting, Electronic Connector Modules, Cables,Αεροδιαστημικά εξαρτήματα, η φωτοβολταϊκή βιομηχανία, μεταξύ άλλων.
Εφαρμογή της μηχανής ακτινοβολίας IC AX7900:
- Πίνακας επιθεώρησης μεγάλων διαστάσεων, εντοπισμός με λέιζερ για ακριβή τοποθέτηση
- Ικανότητες ακριβούς ελέγχου, προγραμματισμός CNC, αυτόματη ρύθμιση θέσης
- Δυνατότητα προσαρμογής ± 25°
- Ασφαλές ηλεκτρομαγνητικό σύστημα διασύνδεσης
- Σύστημα ελέγχου πρόσβασης με βάση τα δακτυλικά αποτυπώματα
- Παρακολούθηση σε πραγματικό χρόνο των επιπέδων ακτινοβολίας
ΕΠΙΤΡΟΠΟΙΕΣ της μηχανής ακτινοβολίας IC AX7900:
- 90KV 5μm σωλήνα ακτίνων Χ, ανιχνευτής FPD.
- Πολυλειτουργικός σταθμός εργασίας, πολλαπλή κίνηση στον άξονα X-Y. Κίνηση ± 60° "πύργο" ((Επιλογή).
- Τα συστήματα ελέγχου της κίνησης περιλαμβάνουν την κίνηση του τραπεζιού X/Y συν την κίνηση του σωλήνα και του ανιχνευτή στον άξονα Z, κίνηση κλίσης ± 60° (προαιρετική).
- Πολυλειτουργικό σύστημα επεξεργασίας εικόνας DXI.
- Λειτουργία προγραμματισμού X/Y για πολλαπλές διαδικασίες ελέγχου εικόνας
- Μέγιστη περιοχή φόρτωσης 420 mm x 420 mm, μέγιστη περιοχή ανίχνευσης 380 x 380 mm, με μεγέθυνση συστήματος ~ 300X.
- Αυτοκινητική μέτρηση κενού/περιοχής BGA συν δημιουργία εκθέσεων.
Τεχνικές προδιαγραφές του AX7900
| Άρθρο | Ορισμός | Προδιαγραφές |
| Παράμετροι συστήματος | Μέγεθος | 1280 ((L) x 1220 ((W) x 1615 ((H) mm |
| Βάρος | 1100 κιλά | |
| Δύναμη |
Ηλεκτρονικό ρεύμα 110/220V, 50/60Hz
|
|
| Κατανάλωση ενέργειας | 1.0kW | |
| Τύπος ακτινογραφίας | Τύπος |
Σφραγισμένο
|
| Μέγιστη τάση |
0~90kV (προσαρμόσιμο)
|
|
| Μαξ. Δύναμη |
8W
|
|
| Μέγεθος σημείου | 85 μm | |
| Σύστημα ακτινογραφίας | Ενισχυτής | FPD ((Αναγνωριστής επίπεδης οθόνης) |
| Παρακολούθηση | 22 ¢LCD | |
| Μεγέθυνση συστήματος | 160 X/360 X | |
| Περιφέρεια ανίχνευσης | Μέγιστο μέγεθος φόρτωσης | 440 mm x 400 mm |
| Μέγιστη περιοχή επιθεώρησης | 420 mm x 380 mm | |
| Διαρροή ακτίνων Χ | < 1μSv/h | |
Ελέγχου Εικόνες μηχανής ακτινογραφίας IC AX7900:
