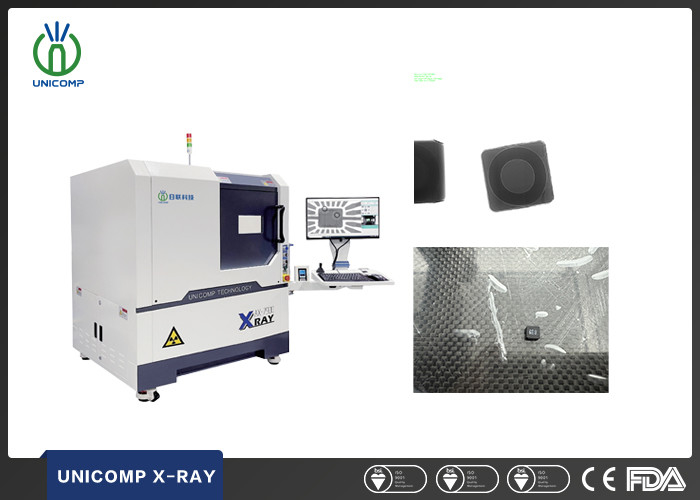

Προηγμένο Εξοπλισμό Ελέγχου Χ-Ραϊ για τον Ηλεκτρονικό Βιομηχανισμό 1000 κιλά Μέγιστο φορτίο
Βασικές Ιδιότητες
Τόπος καταγωγής:
Κίνα
Επωνυμία Μάρκας:
UNICOMP
Πιστοποίηση:
CE, FDA
Αριθμός μοντέλου:
AX7900
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1 σύνολο
Τιμή:
can negotiate
Όροι πληρωμής:
T/T, L/C
Δυνατότητα Προμήθειας:
300 σετ ανά μήνα
Σύνοψη του προϊόντος
Εξοπλισμός ελέγχου ακτίνων Χ για ηλεκτρονικά Περιγραφή της μηχανής ακτινογραφίας IC AX7900: Εφαρμόζεται ευρέως για BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, ημιαγωγούς, βιομηχανία μπαταριών, μικρά μέταλλαΚατασκευές χύτευσης, ηλεκτρονικές μονάδες συνδέσεων, καλώδια, αεροδιαστημικά εξαρτήματα, φωτοβ...
Λεπτομέρειες προϊόντος
Επισημαίνω:
Προηγμένος εξοπλισμός ελέγχου ακτίνων Χ
,Εξοπλισμός ελέγχου ακτίνων Χ για ηλεκτρονικά
,1000 kg εξοπλισμός ελέγχου με ακτίνες Χ
Name:
Μηχανή επιθεώρησης ακτίνας X Unicomp
Application:
SMT, EMS, BGA, ηλεκτρονική, CSP, οδηγήσεων, τσιπ κτυπήματος, ημιαγωγός
Tube Voltage:
80KV/90KV
Industry:
Βιομηχανία ηλεκτρονικής
Size:
1100 (L) x1100 (W) x1500 (Χ) χιλ.
X-Ray Leakage:
< 1uSv="">
Weight:
1000 κιλά
Power Consumption:
0.8Kw
Περιγραφή προϊόντος
Εξοπλισμός ελέγχου ακτίνων Χ για ηλεκτρονικά
Περιγραφή της μηχανής ακτινογραφίας IC AX7900:
Εφαρμόζεται ευρέως για BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, ημιαγωγούς, βιομηχανία μπαταριών, μικρά μέταλλα
Κατασκευές χύτευσης, ηλεκτρονικές μονάδες συνδέσεων, καλώδια, αεροδιαστημικά εξαρτήματα, φωτοβολταϊκή βιομηχανία κλπ.
Εφαρμογή της μηχανής ακτινοβολίας IC AX7900:
-
Μεγάλο μέγεθος επιθεωρητικό τραπέζι, laser pinpoint για την ακριβή θέση
-
Ακριβής έλεγχος, CNC προγραμματισμός, αυτόματη τοποθέτηση.
- FPD Κλίση ± 25°
- Ασφαλής ηλεκτρομαγνητική κλειδαριά
-
Σύστημα διαχείρισης πρόσβασης δακτυλικών αποτυπωμάτων
-
Παρακολούθηση της ακτινοβολίας σε πραγματικό χρόνο
ΕΠΙΤΡΟΠΟΙΕΣ της μηχανής ακτινοβολίας IC AX7900:
- 90KV 5μm σωλήνα ακτίνων Χ, ανιχνευτής FPD.
- Πολυλειτουργικός σταθμός εργασίας, πολλαπλή κίνηση στον άξονα X-Y. Κίνηση ± 60° "πύργο" ((Επιλογή).
- Τα συστήματα ελέγχου της κίνησης περιλαμβάνουν την κίνηση του τραπεζιού X/Y συν την κίνηση του σωλήνα και του ανιχνευτή στον άξονα Z, κίνηση κλίσης ± 60° (προαιρετική).
- Πολυλειτουργικό σύστημα επεξεργασίας εικόνας DXI.
- Λειτουργία προγραμματισμού X/Y για πολλαπλές διαδικασίες ελέγχου εικόνας
- Μέγιστη περιοχή φόρτωσης 420 mm x 420 mm, μέγιστη περιοχή ανίχνευσης 380 x 380 mm, με μεγέθυνση συστήματος ~ 300X.
- Αυτοκινητική μέτρηση κενού/περιοχής BGA συν δημιουργία εκθέσεων.
Τεχνικές προδιαγραφές του AX7900
| Άρθρο | Ορισμός | Προδιαγραφές |
| Παράμετροι συστήματος | Μέγεθος | 1280 ((L) x 1220 ((W) x 1615 ((H) mm |
| Βάρος | 1100 κιλά | |
| Δύναμη |
Ηλεκτρονικό ρεύμα 110/220V, 50/60Hz
|
|
| Κατανάλωση ενέργειας | 1.0kW | |
| Τύπος ακτινογραφίας | Τύπος |
Σφραγισμένο
|
| Μέγιστη τάση |
0~90kV (προσαρμόσιμο)
|
|
| Μαξ. Δύναμη |
8W
|
|
| Μέγεθος σημείου | 85 μm | |
| Σύστημα ακτινογραφίας | Ενισχυτής | FPD ((Αναγνωριστής επίπεδης οθόνης) |
| Παρακολούθηση | 22 ¢LCD | |
| Μεγέθυνση συστήματος | 160 X/360 X | |
| Περιφέρεια ανίχνευσης | Μέγιστο μέγεθος φόρτωσης | 440 mm x 400 mm |
| Μέγιστη περιοχή επιθεώρησης | 420 mm x 380 mm | |
| Διαρροή ακτίνων Χ | < 1μSv/h | |
Ελέγχου Εικόνες μηχανής ακτινογραφίας IC AX7900:
