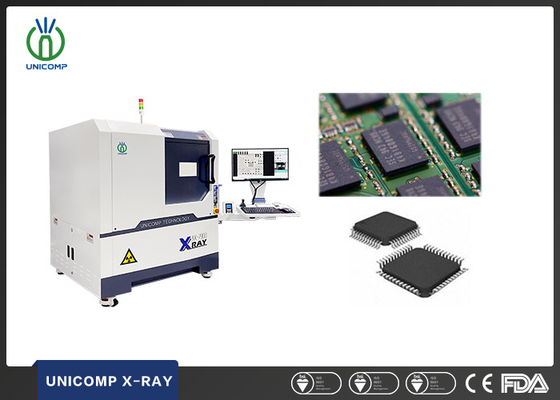

80KV/90KV Ηλεκτρονική μηχανή ακτίνων Χ ακριβής τοποθεσία Λαζερικός εντοπιστής για την επιθεώρηση εσωτερικών ελαττωμάτων τσιπ
Βασικές Ιδιότητες
Τόπος καταγωγής:
Κίνα
Επωνυμία Μάρκας:
UNICOMP
Πιστοποίηση:
CE, FDA
Αριθμός μοντέλου:
AX7900
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1SET
Τιμή:
can negotiate
Όροι πληρωμής:
T/T, L/C
Δυνατότητα Προμήθειας:
300 σετ ανά μήνα
Σύνοψη του προϊόντος
Ανίχνευση ποιότητας συρματόπλεγματος AX7900 Ηλεκτρονική εξοπλισμός ακτίνων Χ Unicomp Περιγραφή της μηχανής ακτινογραφίας IC AX7900: 90KV 5μm σωλήνας ακτίνων Χ, ανιχνευτής FPD. Πολυλειτουργικός σταθμός εργασίας, πρότυπο κίνησης πολλαπλού άξονα XY με κίνηση κλίσης ± 60° (προαιρετικό).Κίνηση στον άξονα ...
Λεπτομέρειες προϊόντος
Επισημαίνω:
Μηχανή ακτίνων Χ ηλεκτρονικών 90KV
,Ακριβής τοποθεσία Ηλεκτρονική μηχανή ακτίνων Χ
,Μηχανή ακτινοβολίας Χ με εσωτερικό ηλεκτρονικό τσιπ
Name:
Εξοπλισμός ελέγχου με ακτίνες Χ της Unicomp
Application:
SMT, EMS, BGA, ηλεκτρονική, CSP, οδηγήσεων, τσιπ κτυπήματος, ημιαγωγός
Tube Voltage:
80KV/90KV
Industry:
Βιομηχανία ηλεκτρονικής
Size:
1200(L) x1200(W) x1500(H) mm
X-Ray Leakage:
< 1uSv="">
Weight:
1120KG
Power Consumption:
1kw
Περιγραφή προϊόντος

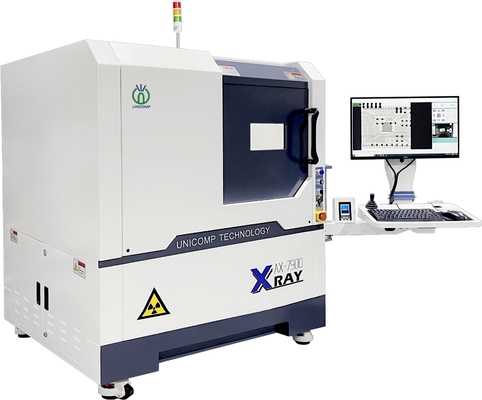

Ανίχνευση ποιότητας συρματόπλεγματος AX7900 Ηλεκτρονική εξοπλισμός ακτίνων Χ Unicomp
Περιγραφή της μηχανής ακτινογραφίας IC AX7900:
90KV 5μm σωλήνας ακτίνων Χ, ανιχνευτής FPD. Πολυλειτουργικός σταθμός εργασίας, πρότυπο κίνησης πολλαπλού άξονα XY με κίνηση κλίσης ± 60° (προαιρετικό).Κίνηση στον άξονα Z για σωλήνα ακτίνων Χ & FPD για αύξηση/μείωση μεγέθυνσης/FOV. Εύκολο σύστημα τοποθέτησης σημείου στόχου. Πολυλειτουργικό σύστημα επεξεργασίας εικόνας DXI με προγραμματισμό XY για πολλαπλές ρουτίνες επιθεώρησης εικόνας. Μέγιστη περιοχή φόρτωσης 420mm x 420mm, μέγιστη.περιοχή ανίχνευσης 380 x 380 mm, με μεγέθυνση ~ 300X.
Εφαρμογή της μηχανής ακτινοβολίας IC AX7900:
- LED, SMT, BGA, CSP, επιθεώρηση Flip Chip.
- Ημιαγωγούς, Συσκευαστικά, Βιομηχανία μπαταριών.
- Ηλεκτρονικά εξαρτήματα, ανταλλακτικά αυτοκινήτων, φωτοβολταϊκή βιομηχανία.
- Αλουμινίου χύτευσης, πλαστικών.
- Κεραμική, άλλες ειδικές βιομηχανίες
ΕΠΙΤΡΟΠΟΙΕΣ της μηχανής ακτινοβολίας IC AX7900:
- 90KV 5μm σωλήνα ακτίνων Χ, ανιχνευτής FPD.
- Πολυλειτουργικός σταθμός εργασίας, πολλαπλή κίνηση στον άξονα X-Y. Κίνηση ± 60° "arc" ((Επιλογή).
- Τα συστήματα ελέγχου της κίνησης περιλαμβάνουν την κίνηση του τραπεζιού X/Y συν την κίνηση του σωλήνα και του ανιχνευτή στον άξονα Z, κίνηση κλίσης ± 60° (προαιρετική).
- Πολυλειτουργικό σύστημα επεξεργασίας εικόνας DXI.
- Λειτουργία προγραμματισμού X/Y για πολλαπλές διαδικασίες ελέγχου εικόνας
- Μέγιστη περιοχή φόρτωσης 420 mm x 420 mm, μέγιστη περιοχή ανίχνευσης 380 x 380 mm, με μεγέθυνση συστήματος ~ 300X.
- Αυτοκινητική μέτρηση κενού/περιοχής BGA συν δημιουργία εκθέσεων.
Τεχνικές προδιαγραφές του AX7900
| Άρθρο | Ορισμός | Προδιαγραφές |
| Παράμετροι συστήματος | Μέγεθος | 1200(L) x1200(W) x1500(H) mm |
| Βάρος | 1120 κιλά | |
| Δύναμη | 220AC/50Hz | |
| Κατανάλωση ενέργειας | 1kW | |
| Τύπος ακτινογραφίας | Τύπος | Κλειστό |
| Μέγιστη τάση | 80kV/90kV | |
| Μαξ. Δύναμη | 12W/8W | |
| Μέγεθος σημείου | 5 μm/15 μm | |
| Σύστημα ακτινογραφίας | Ενισχυτής | Επενδύσεις |
| Παρακολούθηση | 22 ¢LCD | |
| Μεγέθυνση συστήματος | 160 X/360 X | |
| Περιφέρεια ανίχνευσης | Μέγιστο μέγεθος φόρτωσης | 440 mm x 400 mm |
| Μέγιστη περιοχή επιθεώρησης | 420 mm x 380 mm | |
| Διαρροή ακτίνων Χ | < 1μSv/h | |

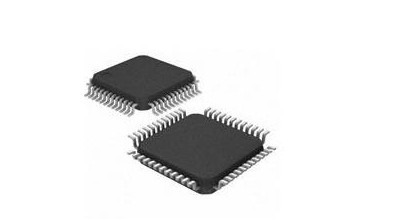

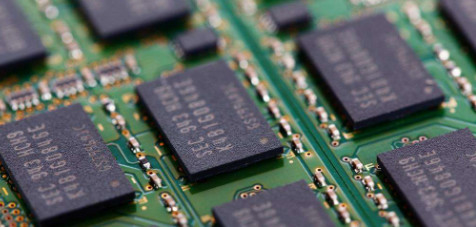

Ελέγχου Εικόνες μηχανής ακτινογραφίας IC AX7900:
Συνολική αξιολόγηση
πέντε αστέρων
100%
4 αστέρων
0
3 αστέρι
0
2 αστέρια
0
1 αστέρι
0
Όλες οι κριτικές
-
JNICE
-
Mgood machine
-
SStable product quality , reliable cooperation partner
