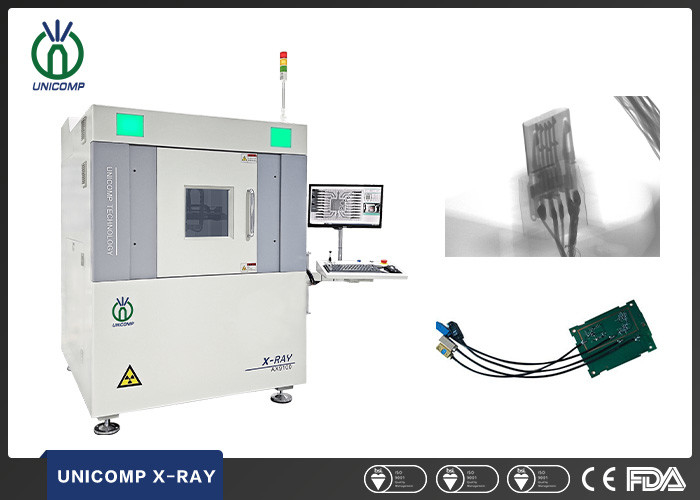

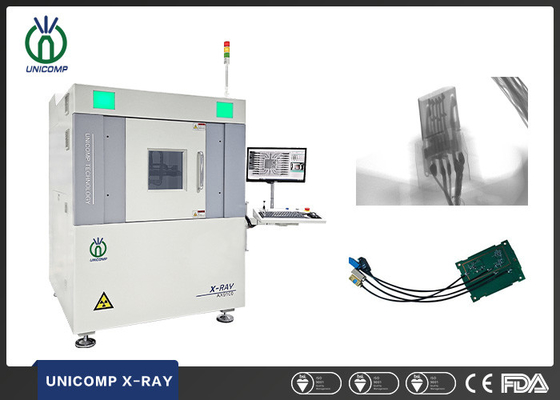

Προγραμματισμός εκτός σύνδεσης 1,2 kW Unicomp X Ray AX9100 For Connector
Βασικές Ιδιότητες
Τόπος καταγωγής:
ΚΙΝΑ
Επωνυμία Μάρκας:
UNICOMP
Πιστοποίηση:
CE, FDA
Αριθμός μοντέλου:
AX9100
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
1set
Τιμή:
can negotiate
Όροι πληρωμής:
T/T,L/C
Δυνατότητα Προμήθειας:
300 σύνολα το μήνα
Σύνοψη του προϊόντος
Μηχανή Ελέγχου Ακτίνων Χ Unicomp AX9100 Πιστοποιημένη CE/FDA για Μητρική Πλακέτα Υπολογιστή, Συγκόλληση Chipset BGA, Ποσοστό Κενού Χαρακτηριστικά: ● Σωλήνας ακτίνων Χ 130KV 7μm.● Υψηλής ταχύτητας & Εκατομμύρια pixel FPD υψηλής ανάλυσης.● 44.7X Γεωμετρική μεγέθυνση, εικόνα πραγματικού χρόνου υψηλής ε...
Λεπτομέρειες προϊόντος
Επισημαίνω:
Σε μη απευθείας σύνδεση ακτίνα X προγραμματισμού Unicomp
,Ακτίνα X Unicomp συνδετήρων
,1.6kW μηχανή επιθεώρησης ακτίνας X
Name:
Μηχάνημα επιθεώρησης ακτίνων Χ
Application:
SMT, EMS, BGA, ηλεκτρονική, CSP, οδηγήσεων, τσιπ κτυπήματος, ημιαγωγός
Tube Voltage:
130kV
Industry:
Βιομηχανία ηλεκτρονικής
Size:
1280(Μ)x1510(Π)x1700(Υ)χιλ
X-Ray Leakage:
< 1uSv="">
Weight:
1750 κιλά
Power Consumption:
1,2 kw
Περιγραφή προϊόντος
Μηχανή Ελέγχου Ακτίνων Χ Unicomp AX9100 Πιστοποιημένη CE/FDA για Μητρική Πλακέτα Υπολογιστή, Συγκόλληση Chipset BGA, Ποσοστό Κενού
Χαρακτηριστικά:
● Σωλήνας ακτίνων Χ 130KV 7μm.
● Υψηλής ταχύτητας & Εκατομμύρια pixel FPD υψηλής ανάλυσης.
● 44.7X Γεωμετρική μεγέθυνση, εικόνα πραγματικού χρόνου υψηλής ευκρίνειας.
● Λειτουργία με ένα κουμπί με εμφάνιση εικόνας 2.5D.
● Λειτουργία προγραμματισμού εκτός σύνδεσης, ανίχνευση λειτουργίας πλοήγησης.
● Σύνδεση 7 αξόνων, ανίχνευση κλίσης 70 μοιρών.
Εφαρμογές:
● SMT, BGA, CSP, Flip Chip, Ανίχνευση LED.
● Ημιαγωγοί, Εξαρτήματα Συσκευασίας, Βιομηχανία Μπαταριών.
● Ηλεκτρονικά εξαρτήματα, Ανταλλακτικά Αυτοκινήτων, Φωτοβολταϊκή Βιομηχανία.
● Χύτευση Αλουμινίου, Πλαστικά Χύτευσης.
● Κεραμικά, Άλλες Ειδικές Βιομηχανίες.
| Σύνοψη Συστήματος | |
| Χώρος Εγκατάστασης | 1280(Π)×1510(Β)×1700(Υ)mm |
| Βάρος Μηχανής | 1750 kg |
| Τροφοδοτικό | AC 220V, 50/60Hz |
| Μέγεθος Συσκευασίας Κόντρα Πλακέ | 1650(Π)×1650(Β)×2050(Υ)cm |
| Βάρος Συσκευασίας | 2000 kg |
| Κατανάλωση Ενέργειας | 1.2 kW |
| Σωλήνας Ακτίνων Χ | |
| Τύπος Σωλήνα | Σφραγισμένος |
| Μέγιστη Ισχύς | 65W |
| Τάση | 130kV (Ρυθμιζόμενη) |
| Μέγεθος Εστιακού Σημείου | 7μm |
| Σύστημα Απεικόνισης | |
| Ανιχνευτής | Επίπεδος Ανιχνευτής (FPD) |
| Μέγεθος Pixel | 84μm |
| Ενεργή Περιοχή Ανίχνευσης | 129*129mm |
| Ρυθμοί Καρέ | 30fps |
| Μήτρα Pixel | 1536*1536 |
| Γεωμετρική Μεγέθυνση | 44.7X |
| Λογισμικό | |
| Αυτόματη Μέτρηση | Αυτόματη Μέτρηση Κενών Συγκόλλησης BGA και Υποστήριξη Εξαγωγής Δεδομένων/Γραφικών |
| Πολλαπλά Εργαλεία Μέτρησης | Υποστήριξη Μέτρησης Απόστασης, Γωνίας, Διαμέτρου, Πολυγώνου, Ποσοστού Γεμίσματος PTH, κ.λπ. |
| Λειτουργία CNC | Προγραμματιζόμενος Έλεγχος CNC, Εύκολη Λειτουργία και Φιλικό προς τον Χρήστη |
| Εμφάνιση σε Πραγματικό Χρόνο | Εμφάνιση σε Πραγματικό Χρόνο των Δεδομένων Λειτουργίας Τάσης, Ρεύματος, Γωνίας, Ημερομηνίας, κ.λπ. |
| Πλοήγηση | Βολικό Σύστημα Τοποθέτησης Σημείου Στόχου |
| Σύστημα Ελέγχου Κίνησης | |
| Έλεγχος Κίνησης | Joystick, Πληκτρολόγιο & Ποντίκι |
| Μέγιστη Περιοχή/Βάρος Φόρτωσης | 645*670mm / 10kg |
| Μέγιστη Περιοχή Ελέγχου | 565*510mm |
| Πλάγιες Όψεις | Μέγιστη Κλίση 55° (FPD) / Περιστροφή 360° (Τραπέζι) |
| Χειριστήριο | 7-άξονες με X1 / X2 / Y / Z1 / Z2 / T (55°) /R (360°) |
| Βιομηχανικός Υπολογιστής | |
| Οθόνη | 27’’ Οθόνη LCD FHD |
| Λειτουργικό Σύστημα Συστήματος | Windows 11 64bit |
| Σκληρός δίσκος | 1TB |
| RAM | 16GB |
| Μοντέλο CPU | Επεξεργαστής Intel i7 |
| Άλλα Χαρακτηριστικά | |
| Εξοικονόμηση Ενέργειας | Αυτόματη Απενεργοποίηση Ακτίνων Χ όταν είναι εκτός λειτουργίας για πάνω από 5 λεπτά |
| Ασφαλής Λειτουργία | Ηλεκτρομαγνητική Ασφάλεια και Φως Προειδοποίησης |
| Διαχείριση Εξουσιοδότησης | Διαχείριση Κωδικού Πρόσβασης |
| Ασφάλεια Ακτίνων Χ | <1μSv/h (Συμμορφώνεται με Όλα τα Διεθνή Πρότυπα) |
| * Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση, Όλα τα εμπορικά σήματα είναι ιδιοκτησία του κατασκευαστή του συστήματος. | |
Εικόνες Δοκιμής:
