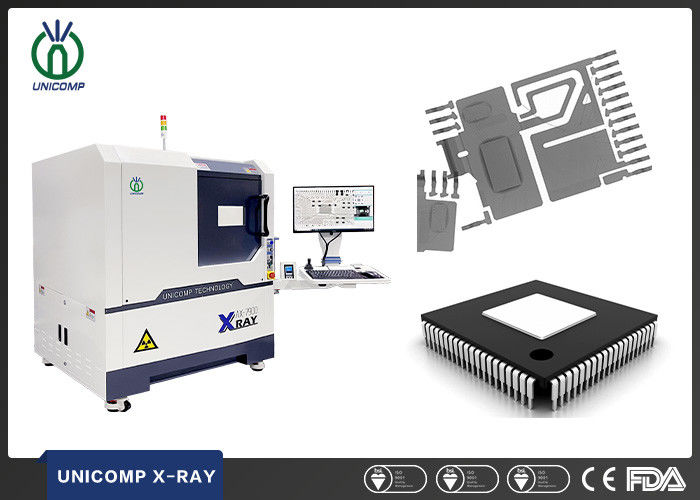

Εφαρμογή CE FDA μηχανή ακτινογραφίας Unicomp AX7900 για EMS SMT PCBA BGA QFN CSP συγκόλληση Ελέγχος κενού
Περιγραφή:
90KV 5μm σωλήνας ακτίνων Χ, ανιχνευτής FPD. Πολυλειτουργικός σταθμός εργασίας, πρότυπο κίνησης πολλαπλού άξονα XY με κίνηση κλίσης ± 60° (προαιρετική).Κίνηση στον άξονα Z για σωλήνα ακτίνων Χ & FPD για αύξηση/μείωση μεγέθυνσης/FOV. Εύκολο σύστημα τοποθέτησης σημείου στόχου. Πολυλειτουργικό σύστημα επεξεργασίας εικόνας DXI με προγραμματισμό XY για πολλαπλές ρουτίνες επιθεώρησης εικόνας. Μέγιστη περιοχή φόρτωσης 420mm x 420mm, μέγιστη.περιοχή ανίχνευσης 380 x 380 mm, με μεγέθυνση ~ 300X.
ΕΠΙΤΡΟΠΗ:
90KV 5μm σωλήνα ακτίνων Χ, ανιχνευτής FPD.
Πολυλειτουργικός σταθμός εργασίας, πολλαπλή κίνηση στον άξονα X-Y. Κίνηση ± 60° "arc" ((Επιλογή).
Τα στοιχεία ελέγχου της κίνησης περιλαμβάνουν: κίνηση X/Y του τραπεζιού συν κίνηση σωλήνα και ανιχνευτή άξονα Z, κίνηση κλίσης ± 60° (προαιρετική).
Πολυλειτουργικό σύστημα επεξεργασίας εικόνας DXI.
Λειτουργία προγραμματισμού X/Y για πολλαπλές διαδικασίες ελέγχου εικόνας
Μέγιστη περιοχή φόρτωσης 420 mm x 420 mm, μέγιστη περιοχή ανίχνευσης 380 x 380 mm, με μεγέθυνση συστήματος ~ 300X.
Αυτοκινητική μέτρηση κενού/περιοχής BGA συν δημιουργία εκθέσεων.
Εφαρμογή:
LED, SMT, BGA, CSP, επιθεώρηση Flip Chip.
Ημιαγωγούς, Συσκευαστικά, Βιομηχανία μπαταριών.
Ηλεκτρονικά εξαρτήματα, ανταλλακτικά αυτοκινήτων, φωτοβολταϊκή βιομηχανία.
Αλουμινίου χύτευσης, πλαστικών.
Κεραμική, άλλες ειδικές βιομηχανίες
Προδιαγραφές:
| Σύνοψη του συστήματος |
| Αποτύπωμα |
1200(W) × 1200(D) × 1500(H) mm |
| Βάρος μηχανής |
1130 χιλιοστά |
| Ηλεκτρική τροφοδοσία |
Ηλεκτρονικό ρεύμα 110/220V, 50/60Hz |
| Μέγεθος συσκευασίας αντιστροφής |
1350(W) × 1350(D) × 1800(H) mm |
| Βάρος συσκευασίας |
1330 χλμ. |
| Κατανάλωση ενέργειας |
1.3 kW |
| Τύπος ακτίνων Χ |
| Τύπος σωλήνα |
Σφραγισμένο |
| Μαξ. Δύναμη |
8W |
| Τετάρτη |
0~90kV (προσαρμόσιμο) |
| Μέγεθος σημείου εστίασης |
5 μm |
| Σύστημα απεικόνισης |
| Ανιχνευτής |
Ανιχνευτής επίπεδης οθόνης (FPD) |
| Μέγεθος pixel |
85 μm |
| Περιοχή αποτελεσματικής ανίχνευσης |
65*65 χιλιοστά |
| Τα ποσοστά εικόνας |
40fps |
| Πιξέλες |
768*768 |
| Μεγέθυνση συστήματος |
600X |
| Λογισμικό |
| Αυτόματη μέτρηση |
BGA Σωλήνες συγκόλλησης Αυτομετρήσεις και υποστήριξη δεδομένων/γραφική έξοδος |
| Πολλαπλά εργαλεία μέτρησης |
Υποστήριξη της μέτρησης της απόστασης, της γωνίας, του διαμέτρου, του πολυγώνου, του ρυθμού πλήρωσης PTH κλπ. |
| Τρόπος CNC |
Ελέγχου CNC προγραμματισμού, εύκολη λειτουργία και φιλική προς το χρήστη |
| Εμφάνιση σε πραγματικό χρόνο |
Εμφάνιση σε πραγματικό χρόνο των δεδομένων λειτουργίας τάσης, ρεύματος, γωνίας, ημερομηνίας κλπ. |
| Ναυσιπλοΐα |
Εύκολο σύστημα εντοπισμού θέσης στο σημείο στόχου |
| Σύστημα ελέγχου κίνησης |
| Έλεγχος κίνησης |
Τζόιστικ, πληκτρολόγιο και ποντίκι |
| Μέγιστη έκταση φόρτωσης/βάρος |
520*420mm / 10kg |
| Μέγιστη περιοχή επιθεώρησης |
460*400 mm |
| Γωνία κλίσης |
± 30° |
| Χειραγωγός |
5 άξονες με X / Y / Z1 / Z2 / T |
| Βιομηχανικές συσκευές |
| Παρακολούθηση |
Δείκτης LCD 24 ̊ FHD |
| Συστήματα λειτουργίας |
Windows 10 64bit |
| Σκληρός δίσκος |
1TB |
| Μνήμη RAM |
8GB |
| Πρότυπο CPU |
Intel i7 επεξεργαστής |
| Άλλα χαρακτηριστικά |
| Εξοικονόμηση ενέργειας |
Χ-Ray αυτόματη απενεργοποίηση όταν είναι εκτός εργασίας για περισσότερο από 5 λεπτά |
| Ασφάλεια με ακτίνες Χ |
< 1μSv/h (Ακολουθεί όλα τα διεθνή πρότυπα) |
| Διαχείριση της Αρχής |
Σύστημα διαχείρισης πρόσβασης δακτυλικών αποτυπωμάτων και υποστήριξη πρόσβασης κωδικού πρόσβασης. |
| Λειτουργία ασφάλειας |
Ηλεκτρομαγνητική κλειδαριά, προειδοποιητικό φως και ανιχνευτής διαρροής ραδιενέργειας σε πραγματικό χρόνο |
| * Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση. |
